「網管筆記」5a88 新手網管第一次就上手 - 5a88 單機設定篇


上次分享 「網管筆記」5a88 新手學習記 也快一年了,
近一年來的使用上並沒有什麼問題,
非常很穩定!真心推薦資訊教師可以了解並使用!
真的會幫您省下許多維護電腦作業系統的時間。
這次手把手來跟大家分享我個人的安裝步驟,
讓想了解 5a88 電腦管理系統的老師們有個參考的方向。
當然有更好的方法也歡迎大家一起提出討論喔!

5a88



話不多說,一步一步跟著做吧!


1、 隨身碟:首先你需要一隻隨身碟(建議 USB3.1  32G 以上的隨身碟)。
這樣在複製檔案時傳輸速度會比較快些!
如果手邊真的沒有至少也要 16G ,
因為以不壓縮的情形下光是一個 win10 的 VHDX 檔案大概就要 9G 了!
如果再裝上 Office 和一些軟體,那 16G 的隨身碟應該就快滿了吧!

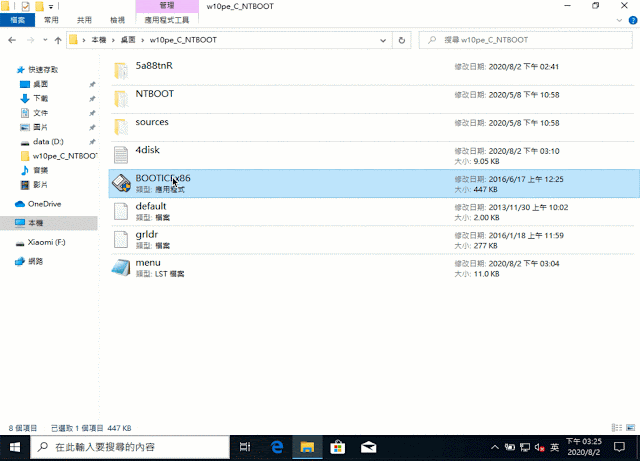

2、在 Windows 下載並解壓縮 w10pe_C_NTBOOT.7z5a88tnR.7z 最後把 5a88tnR 資料夾拖曳到 w10pe_C_NTBOOT 資料夾中

5a88

 資料夾中應該要有這些檔案
5a88
再把所有檔案包含剛剛加入的 5a88tnR 資料夾一起全選壓縮成 w10pe_C_NTBOOT.7z
如果檔名不是 w10pe_C_NTBOOT.7z 請自行更名

5a88

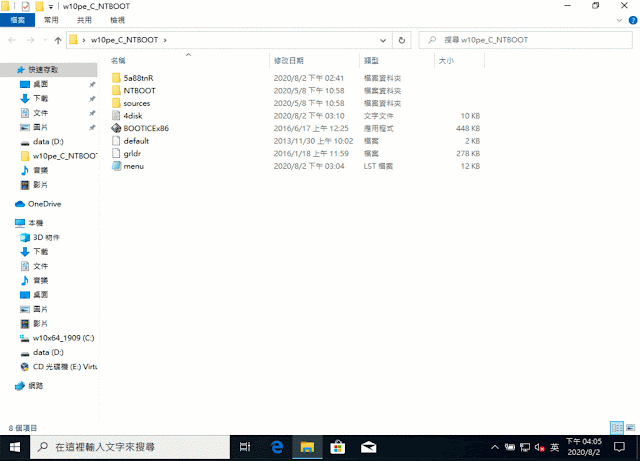

再次確認,資料夾中應該要有以下這些內容,這也是等一下開機隨身碟中的檔案

5a88
到這裡隨身碟就準備上場了,請在 Windows 下製作 5a88 開機隨身碟
3-1、點選隨身碟按右鍵 - 快速格式化隨身碟為 NTFS 格式並為隨身碟命名方便辨識
3-2、開啟資料夾中 BOOTICEx86.exe
3-2-1、物理磁區 - 目標磁片【隨身碟代號】- 主導引紀錄 - GRUB4DOS
3-2-2、GRUB4DOS 選項 - 左上二個勾、右下不勾、其他預設 - 寫入磁片


5a88


到這邊應該已經製作好一隻可開機的 5a88 隨身碟了!


 利用主機開機選單,選取隨身碟開機後;選取倒數第二個 WinPE 系統維護 輸入 密碼 登入


5-2、在 5a88 系統維護工具程式輸入 英文字母 X 叫出:檔案總管、電腦管理

5a88

5-3、點選電腦管理 - 磁碟管理 - 初始化磁碟 - MBR(主開機記錄)

5a88

5-4、點選檔案總管,選取隨身碟
5-4-1、重新命名 4disk.txt --> 4disk.bat 並點二下執行;第一次執行後會立即關閉,因為系統重新整理磁碟順序
5-4-2、再次開啟資料夾點二下執行 4disk.bat
5-5、重要重要重要:選取正確「磁碟编號」選錯真的就完了- Y - 進行分割硬碟
5-6、第一分割區(C:)設定 1024MB、第二分割區(D:)設定 40960MB (40G) 這邊可視 VHDX 的大小乘以 1.2 來進行規劃(這邊以 30G 的 w10x64.vhdx),剩下的部分系統會自動設定為 data 資料碟


5-7、輸入 M:\ (視當下隨身碟的位置決定磁碟代號) 系統自動解壓縮 w10pe_C_NTBOOT.7z 到 C:\
5-8、如系統沒有執行 5-7 的動作,手動點選 w10pe_C_NTBOOT.7z 直接解壓縮到 C:\ 即可

再把 w10x64.vhdx 複製到 VHDOS 資料夾中、w10x64_chd.vhdx(如果沒有可利用 newchd 系統自行產生)、w10x64_tmp.vhdx、w10x64_empt.vhdx(如果沒有可利用 數字 11 系統自行產生)

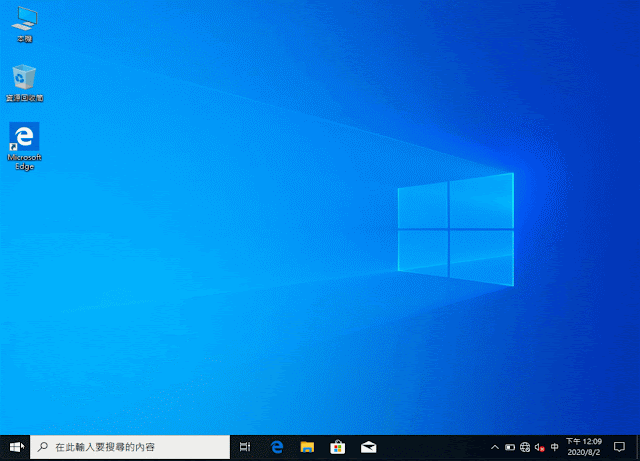

  記得將隨身碟移除後,直接重開機, 就會有一台安裝好的 Win 系統可以使用了!

5a88


2-1、製作開機隨身碟時,可先將開機選單背景更改為自己的樣式(請準備一張 800x600 更名為 bg.bmp) 在將 C:\NTBOOT\bg.bmp 資料夾中的 bg.bmp 取代


2-2、製作開機隨身碟時更改 w10pe_C_NTBOOT 資料夾中 menu.lst 開機選單(改好的可另存為 stu_menu.lst 或 teach_menu.lst )
stu_menu.lst:每次開機都還原(公用電腦、電腦教室)
teach_menu.lst:開機不還原、設定還原密碼(班級電腦)
2-2-0、修改 menu.lst 請記得用文字編輯器 修改不然選單可能會出現亂碼
2-2-1、 更改等待時間、選單文字、每次開機還原(適合公用電腦、電腦教室)
2-2-2、在 iftitle 下方加上 password 密碼(適合班級電腦)
2-2-3、開機選單 - 修改維護系統環境密碼

5a88

2-2-3、點選 w10pe_C_NTBOOT 資料夾 - 開啟 4disk.txt 文件
2-2-4、搜尋 2018w10LTSB_C_NTBOOT.7z 更改為 w10pe_C_NTBOOT.7z 後存檔(不清楚台南 4disk.txt 為何一直沒修改,記得更改後面進 PE 格式化硬碟後解壓縮時會用到)

5a88

2-3、最後將更改過的檔案打包壓縮 w10pe_C_NTBOOT.7z 放在剛剛解壓縮的 w10pe_C_NTBOOT.7z 資料夾中,再一起複製到開機隨身碟中。

5a88

5a88
3、 製作開機隨身碟:到這裡隨身碟就準備上場了,請在 Windows 下製作 5a88 開機隨身碟
3-1、點選隨身碟按右鍵 - 快速格式化隨身碟為 NTFS 格式並為隨身碟命名方便辨識
3-2、開啟資料夾中 BOOTICEx86.exe
3-2-1、物理磁區 - 目標磁片【隨身碟代號】- 主導引紀錄 - GRUB4DOS
3-2-2、GRUB4DOS 選項 - 左上二個勾、右下不勾、其他預設 - 寫入磁片

5a88

5a88

3-3、將 2-4 資料夾中的檔案全部複製到隨身碟的 目錄中

5a88
3-4、恭喜完成 5a88 開機隨身碟的製作

到這邊你已經完成了一隻 5a88 開機隨身碟了,
接下來只要把隨身碟插在任何一台 BIOS 有支援
CSM(Compatibility Support Module)相容性支援模組的電腦上
就可以進行隨身碟開機了!

3-5、最後請將研習用 w10x64_20G.vhdx 檔案複製到隨身碟根目錄中。



接下來電腦 BIOS 開機設定的步驟因學校的電腦多多少少各有不同,
這邊提供 新北、台南 和我們學校之前電腦教室無碟系統主機設定供大家參考。
主要設定重點改 AHCI、Secure Boot 為 Other Os CSM 全部 Legacy

4、請將電腦 BIOS 設定為 Legacy 模式(有老師會問 UEFI 的電腦怎麼處理?其實 新北市(林士立老師、許烜誠老師) 和 台南王聖閔老師 都已陸續研究開發,有需求的老師可自行搜尋!
4-2、網路開機可參考我們學校 無碟系統的 BIOS 設定
4-3、視各家主機板不同,可按 F8、F12 或 Esc... 開啟開機選單或進 BIOS 調整開機順序,選取隨身碟開機
4-4、因為每所學校的電腦 BIOS 都不太一樣,這次以 VirtualBox 虛擬機來建立相關環境
4-4-1、準備檔案:
4-4-1-1、VirtualBox:https://www.virtualbox.org/
4-4-1-2、VirtualBox Extension Pack
4-4-1-3、USB 開機程式
4-4-2、建立 5a88 虛擬機
4-4-2-1、新增名為:5a88-xxx 的虛擬主機、4G 記憶體、50G 硬碟

5a88

5a88

5a885a88

5a885a88

5a885a88

4-4-2-2、因為 USB Boot 到關係,所以記得先 結束並關閉 VirtualBox 主要程式
4-4-2-5、之後開啟 USB Boot 開機程式 - 新增一筆資料 - 5a88-xxx - 開機隨身碟 - 點選啟用

5a88

5a88

到這邊應該已經看到 5a88 的開機畫面了!


這邊先說明一下
 5a88 原則上分為二個部分:
後台 PE 管理界面和 前台 Windows 使用界面
接下來會針對這二個部分進行基本操作設定。
5a88


一、5a88 單機 PE 設定
5、開機進到 5a88 開機選單
5-1、選取倒數第二個 WinPE 系統維護 輸入 密碼 登入
5-2、在 5a88 系統維護工具程式輸入 英文字母 X 叫出:檔案總管、電腦管理

5a88

5-3、點選電腦管理 - 磁碟管理 - 初始化磁碟 - MBR(主開機記錄)

5a88

5-4、點選檔案總管,選取隨身碟
5-4-1、重新命名 4disk.txt --> 4disk.bat 並點二下執行;第一次執行後會立即關閉,因為系統重新整理磁碟順序
5-4-2、再次開啟資料夾點二下執行 4disk.bat
5-5、重要重要重要:選取正確「磁碟编號」選錯真的就完了- Y - 進行分割硬碟
5-6、第一分割區(C:)設定 1024MB、第二分割區(D:)設定 40960MB (40G) 這邊可視 VHDX 的大小乘以 1.2 來進行規劃(這邊以 30G 的 w10x64.vhdx),剩下的部分系統會自動設定為 data 資料碟


5-7、輸入 M:\ (視當下隨身碟的位置決定磁碟代號) 系統自動解壓縮 w10pe_C_NTBOOT.7z 到 C:\
5-8、如系統沒有執行 5-7 的動作,手動點選 w10pe_C_NTBOOT.7z 直接解壓縮到 C:\ 即可
5-9、點選 PE 桌面 關機 按鈕、移除虛擬機中隨身碟硬碟後重新開機


5a88

6、重複 5-1、5-2 步驟,進入 PE 後點選 VHDOS(D:) 新增名為 VHDOS  資料夾

6-1、複製(下載) w10x64.vhdx 檔案到 VHDOS資料夾中 如果檔名不是 w10x64.vhdx,請勿必更改為 w10x64.vhdx (只要有這個母碟的檔案 Windows 作業系統就能正常使用)
6-1-1、如果學校有 NAS 可將 w10x64.vhdx 母碟上傳到校內 FTP,就可利用 wget 下載,使用方法:把二個檔案放到 D:\ 根目錄下,點選 download-vhdx.bat 執行即可(感謝新北市 林士立老師、許煊誠老師分享)
6-2、開啟 PE 桌面 5a88 5a88 系統維護工具程式 ,輸入 h 開啟隱藏選單(不輸入直接打 newchd 也可以) - 輸入 newchd 新增一級副本


6-3、新增後立即將檔案 w10x64_chd_new.vhdx 更名  w10x64_chd.vhdx_new 刪除
6-4、開啟 PE 桌面 5a88 系統維護工具程式,輸入 tnr-7(更新)-4(更新 Windows 內 5a88pc 小工具)


6-4-1、或是新增一個名為 ACHD.txt 空白文件檔案到資料碟即可自動進入 chd 一級副本新增常用的軟體。
6-5、(可以全部更新完軟體才做這個步驟)開啟 PE 桌面 5a88 系統維護工具程式,輸入數字 11 產生 tmp 和 empt 檔案


二、5a88 單機 WIN 設定
1、下載 註冊檔 (下載後點二下即可自動更新註冊檔):
2、停止 Windows 自動更新StopUpdates10Portable.7z (如果不停用,會無法上、下課)
3、開啟網際網路設定 - 狀態 - 變更連線內容 - 私人
3-1、變更進階共用選項 - 勾選 開啟 檔案、印表機共用

5a88

3-2、關閉硬碟睡眠

4、以管理員身份開啟 cmd :
4-1、新增使用者:net user administrator /active:yes (直接複製、貼上)
4-2、設定管理者密碼:net user administrator (直接複製、貼上;記得加上密碼)

5a88

5、如果是班級電腦:記得移動 桌面(Desktop)下載(Downloads) 資料夾 到 data 資料碟

5a88

6、 登入 administrator 設定 APIN 排程(過程有點繁瑣,但卻非)
6-1、點選 windows 系統管理工具 - 工作排程器 - 建立工作

5a88

5a88

5a88

6-1-1、一般 - 名稱【AIPN】- 不論使用者登入與否均執行 - 以最高權限執行

5a88

6-1-2、觸發程序 - 新增

5a88

6-1-2-1、開始工作 - 啟動時

5a88

6-1-3、動作

5a88

6-1-3-1、新增 - 動作(啟動程式) - 程式或指令碼(C:\Windows\System32\AIPN.cmd)

5a88

5a88

5a88

5a88

6-1-4、條件 - 裡面皆不要勾選

5a88

6-1-5、最後輸入 administrator 管理員密碼 - 確定(呼~~終於完成了)

5a88

6-1-6、到 C:\Windows\System32\AIPN.cmd 手動執行
6-1-7、 登出 Administrator 帳號,登入 User 輸入 5a88 確認是否正常顯示相關資訊
6-1-8、以後只要登入 chd 一級副本,重新開機系統會自動到 PE 重建、修復 Windows 還原


6-2、必備程式 Veyon、選配程式 my_pc_tool 檔案(感謝 新北市 林士立老師分享,雖非必要,但將來遠端遙控時會很方便):
6-2-1、Veyon:學生機(金鑰認證+教師機 public 金鑰)、教師機
6-2-1-1、Veyon:學生機(服務-檢視-進階:隱藏通知區域、自動啟動
6-2-1-1、Veyon:教師機(主要-行為-模式和功能:電腦按二下功能)

5a88 Veyon

6-2-2、請自行到本機 C:\ 複製 my_pc_tool.bat 到虛擬機 C:\ 根目錄下
6-2-3、新增 Veyon 程式&網站 名稱:自動進 PE 語法:C:\my_pc_tool.bat APE
6-2-4、請自行到本機 C:\ 複製 clean_D.bat 到虛擬機 C:\ 根目錄下
6-2-5、新增 Veyon 程式&網站 名稱:清空D槽 語法:C:\clean_D.bat
6-3、新酷音輸入法 PIME (可安裝 liu-uni.tab 解決嘸蝦米輸入法的需求)
6-4、改變注音輸入法預設為 英數模式

5a88

7、合併、產生 VHDX
7-1、合併 chd 到 母碟:開啟 5a88 維護工具程式 ,輸入 h - mchd
7-2、合併 tmp 到 chd:開啟 5a88 維護工具程式 ,輸入 h - mtmp
7-3、如果開機選單只有下圖的樣式,記得開啟 WinPE 維護系統,點選桌面 5a88 系統維護工具程式,輸入數字 11 產生 tmp 和 empt 檔案


等系統自動產生了 w10x64_tmp.vhdx 和 w10x64_tmp.vhdx 就可以有登入 Windows 的選單可以選擇了。

5a88

7-4、tnr - 4 -1 將製作好的系統打包成新的隨身碟:主要檔案有 w10x64.7z、w10pe_C_NTBOOT.7z


8、 錯誤排除:
8-1、虛擬記憶體設定:檢查是否有 data 資料碟


8-2、藍色畫面:( 您的電腦發生問題,因此必須重新啟動:重新製作 temp、empt 檔案

5a88

8-3、硬碟滿了無法開機:進到 PE 掛載 vhdx 進行檔案救援


8-4、無法網路喚醒:記得更新網卡驅動程式 - 啟用 Magic 封包

到這邊你應該已經有一台利用已經做好的 w10x64.vhdx 母碟
正常開機進 Windows 的 5a88 電腦系統了!
相信你也跟我一樣,覺得母碟還是要自己製作會比較符合學校需求。
如果你有這個想法,就請繼續看下吧!



三、自行建立 Windows VHDX
1、利用 WinNTSetup 建立 VHDX 母碟(請開啟 Youtube 字幕觀看說明)

5a88

感謝新北市 烜誠老師 不藏私分享解決秘技!

2、過程如出現錯誤訊息:
2-1、請按 Shift + F10 出現文字編輯模式 --->> regedit
2-2、HKEY_LOCAL_MACHINE - SYSTEM - Setup - Status
2-2-1、ChildCompletion --> Setup.exe --> 將數值資料由 1 改成 3
2-2-2、SysprepStatus --> GeneralizationState ---> 將數值資料由 6 改成 7

3、利用 Ghost 瘦身或擴展 VHDX ,當然也可以 Ghost 學校目前使用的作業系統
3-1、進到 PE 電腦管理 - 新增 一個 VHDX 磁碟掛載 並 格式化
3-2、連結 - 唯讀目前使用的 VHDX(母碟 或 chd 碟)
3-3、開啟 ghost - Local - Partition - To Partition 來複製、瘦身、擴展(母碟 或 chd 碟)
3-4、記得卸載剛剛掛載的 VHDX ,並搬移到 VHDOS 資料夾中
3-5、完成 瘦身或擴展 VHDX


四、VirtualBox V.S. 5a88
準備檔案:
4、安裝好的 5a88 虛擬機記得先關機;並到虛擬機設定中把 USB 磁碟機卸載



六、 單機進階功能 - 新北市(士立老師)自動更新

到這邊老師們應該對 5a88 單機設定的部分應都可以很熟練的處理了!
在只要 USB2.0 的舊機器上搭配校內 NAS 下載 VHDX 的機制,速度上也還可以接受!

不過,不知是否還有更便利的方法呢?呵呵!答案是有的喔!
那就是由新北市育林國中林士立老師所分享的;
自動下載 vhdx、進 chd 更新固定 ip 電腦名稱、再進 PE 產生 二級副本,最後自動關機!
設定好 auto-download.ini 和 urls.txt 檔案後,以後只要進入 PE 就會執行所有的程式!
這對分散在校園教室內的電腦維護上就更方便了!不需待在原地等系統跑完!
只需到該班級進入 PE 就可以到下一個班級進行系統更新維護!

更棒的是目前士立老師還發展出更新回報機制!
這真是資訊教師的一大福音呢!

呵呵!重點是該怎麼使用呢?

最佳方式:
1、直接下載 新北市 5a88 U&M 版本
2、參考士立老師錄製的影音教學 - 72 進入PE後自動啟動自動下載
3、重點重點重點:用既有的 w10x64 母碟的話 AIPN 版本要更新為新北市的版本

舊有系統:
1、在 PE 的 D 或 E 增加:auto-download.ini、urls.txt 二個檔案
2、在 PE /NTBOOT/NTBOOT.CMD 資料夾中新增 init.ini 和 watch.cmd 檔案
3、在 WIN 更換 Windows - System32 - AIPN.cmd  、report.ini
4、更改 AIPN裡 set data_ip_type=x (原本空白補上 x)
